液压破碎锤故障案例之-漏气

2018-11-14

破碎锤维修案例之

-漏气篇

漏气的原因在于密封遭到破坏

1、活塞粗糙度 2、氮气阀

3、后缸体沙眼 4、气封失效

（1）活塞光洁度不达标

简介

1、关于活塞粗糙度过大导致慢漏气

注意，漏气漏到一定程度时，会停止漏气

☑ 液压破碎锤的工作原理简单说是液压油经过控制阀，在油压的作用下，使得活塞向上运动，压缩后缸体氮气，使其产生高压氮气，再由向下做功的液压动力+高压氮气+活塞自身重量产生的惯性往下做功

☑ 高压氮气由活塞导向套+ 斯特封+气封配合活塞小径油膜而产生密封作用

☑ 因此如果活塞粗糙度过高的话，会导致密封件功能失效，从而产生慢漏气，而漏到一定程度，后缸体氮气压力值下降到某个程度的时候，会停止漏气。

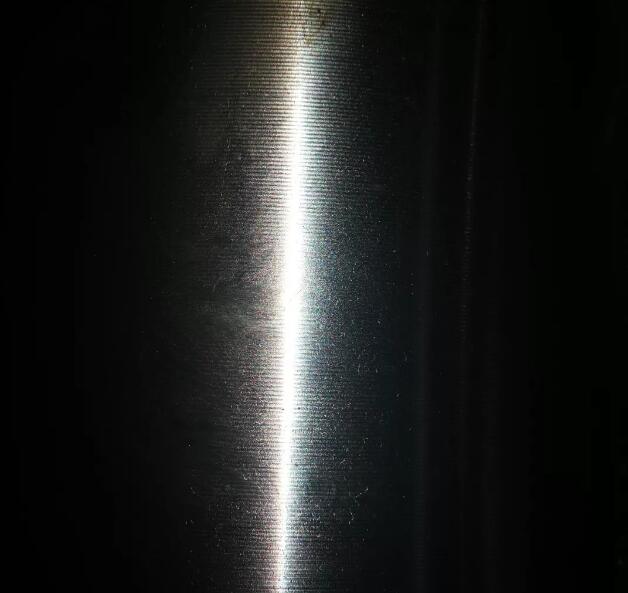

☑ 如下图所示，活塞在粗磨后尚未精磨，甚至车刀纹历历在目，但是，我们依然有些不负责任的活塞生产厂家，随意的发出去；而在主机厂家精益生产管理经验缺失的情况下，此种活塞直接装入中缸体，发往市场

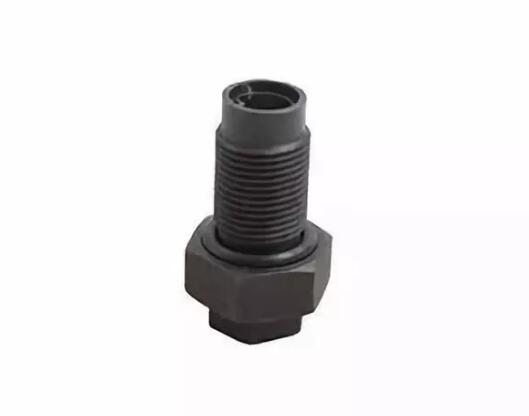

（2）氮气阀失效

☑检测方法：保证后缸体有足够氮气的情况下，清洗充气阀表面灰土，用肥皂水浸泡，看有无气泡产生；

☑ 如果有气泡产生，则证明充气阀已经失效，需要更换，再重复第一步，至无气泡产生为止

（3）后缸体沙眼

☑ 后缸体沙眼，一般不容易产生，因为普通生产厂家在出厂前，会做气压测试，一般为30KG压力测试，而我们加氮气，一般不会超过这个值；

☑ 检测方法，浸泡至水槽，等水波停止，仔细看有无气泡产生，从气泡产生的位置分析是否为后缸体漏气

（4）气封失效

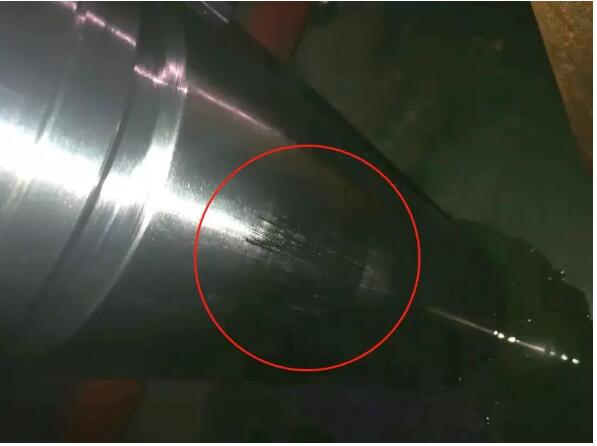

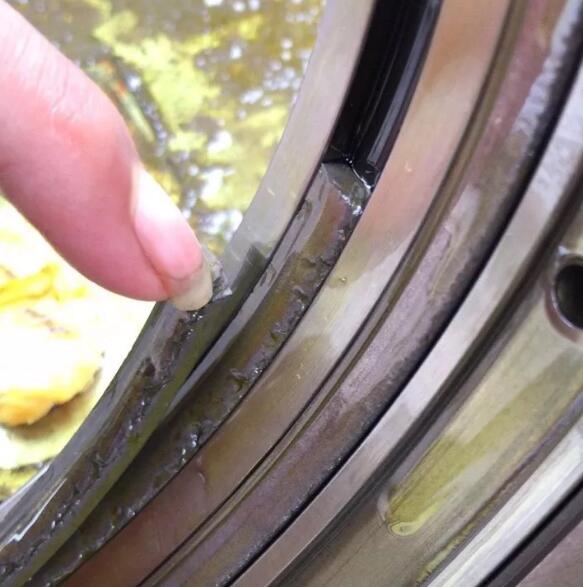

上图为活塞环，其中油封组件已经断裂，唇口已经磨平，这个时候伴随着的不仅仅是漏气，还有活塞下端会拉伤，请看下图

点击查看上文-液压破碎锤故障案例之漏油篇

总结：基本故障案例精读后，如果有任何疑问，请在公众号回复您的疑问，我们将及时回复您，注意上述几篇文章中的注意事项，您基本上可以做到破碎锤故障原因了然于胸了
